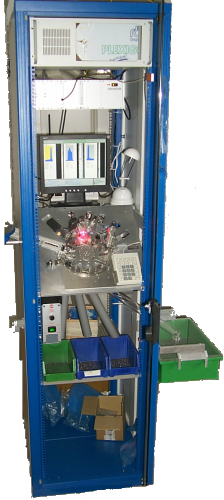

KR1 - Automat zur Endkontrolle von Kolbenringen
Kurzbeschreibung
- computergestützte 100%ige Qualitätskontrolle
- große Bedienerfreundlichkeit, komplett menügesteuerte Bedienung
- Darstellung aller Bilder in Realzeit auf dem Monitor
- Selbsttest der Funktionsfähigkeit
- Überwachung aller Funktionen durch die Computereinheit
- Ausschussteile werden in 3 frei zuordbare Ausschusskästen sortiert
- verschleißarm durch Verschleißteile aus Hartmetal
- Netzwerkanschluss
- Umrüstzeit unter einer Minute
Aufbau
Die Kolbenringe werden über eine Teilezuführung in die Maschine eingeführt. Dort durchlaufen sie die einzelnen Messstationen, die auf einer sich drehenden Spinne angebracht sind, in folgender Reihenfolge: Dimensionsmessung, Oberflächenprüfung, Materialerkennung und Wandstärkemessung. Nach der Prüfung werden sie nach Fehlerarten sortiert in die Auffangschuten ausgeworfen.
Technische Daten
| Teilespektrum: | |
|---|---|
| Außendurchmesser der Ringe: | 8-25mm |
| Planhöhe: | 0,9-2mm |
| Wanddicke: | 0,45-2mm |
| Taktzeit: | ab 0,6sec/Teil |
| Messgenauigkeit: | |
| Planhöhe und Durchmesser: | 0,2µm |
| Wandstärke: | kleiner als 1µm |
| Oberflächen: | 20µm |
| Sonstige Daten: | |
| Teilezuführung: | z.Zt. Schwingförderer aus Fremdfertigung |
| Stromversorgung: | 100-240V |
| Maße: | 60x800x2100mm BxTxH |
