VDIM1B - Automat zur Dimensionsprüfung von Ventilen

Kurzbeschreibung

Aufbau

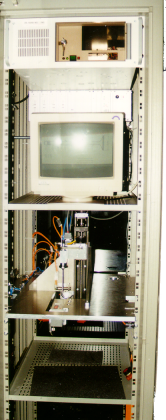

Die Ventilführungsmaschine ist in einem 19" Gehäuse installiert. Auf dem Bodenträger befinden sich die optischen Messintrumente und das Handling. Darüber befinden sich die elektronischen Karten für die Vermessung, Steuerung und Schnittstellen und die Stromversorgung. Der 14" Monitor, die Computereinheit und die numerische Handtastatur befinden sich im obersten Teil der Anlage. Der Ventilführungsprüfautomat ist vor äußeren Einflüssen durch vorder- und rückseitige Glastüren geschützt, die gleichzeitig einen leichten Zugang ermöglichen.

Funktionsprinzip

Das Ventil wird nach der Übergabe einer vorgeschalteten Maschine vor die Kamera gefahren. Das Ventil wird von der vorderseitig angebrachten LED-Beleuchtung angestrahlt. Jede Bewegung wird dabei durch Sensoren überwacht. Der Schatten des auf den CCD-Chip projezierten Bildes hat eine Pixeldimension äquivalent zu ca. 6µm. Der Computer verarbeitet das Bild und berechnet alle Dimensionen, Fasen und Radien. Das gemessene oder das verarbeitete Bild mit den berechneten Dimensionen kann für jedes Teil in Echtzeit auf dem Monitor dargestellt werden.
Der Computer vergleicht alle Dimensionen mit den vorher programmierten Toleranzgrenzen. Nach der Messung verlässt das Ventil die Maschine zum nachfolgenden Gerät zusammen mit einem Datenprotokoll über die Messergebnisse.

Mechanik

Die Mechanik ist verschleissarm, wartungsfrei und benötigt kaum Einstellungen. Die rotierenden Teile werden von Schrittmotoren bewegt.

Elektronik

Die Leistungselektronik besteht aus vier Treibermodulen für die Schrittmotoren. Für die Sensoren, Laser und die Kamera werden jeweils eigene Karten verwendet. Der Computer ist auf Teleskopschienen montiert. Die Daten werden auf einem Messserver oder einer Speicherkarte gespeichert.

Bedienung

Nach Einschalten des Stroms wird ein automatischer Selbsttest durchgeführt. Auf dem Monitor erscheint ein Startbildschirm, der Auskunft über den Fortschritt und Zustand des Tests gibt. Das Program ist menügeführt und leitet durch die weiteren Schritte. Im Betriebsmenü kann vom Bediener das Gerät gesteuert und die Ergebnisse der Messung, die gescannten Bilder, die Statistiken etc. angezeigt werden. Es sind weitere Menüs für die Programmierung, das Kalibrieren und diverse Tests vorhanden. Die numerische Handtastatur ermöglicht eine einfache Bedienung und ermöglicht es den Ablauf der Messung im Auge zu behalten. Änderungen an wichtigen Qualitatskontrollparametern können nur mit einem Authorisierungscode, falls eingestellt, vorgenommen werden. Bei der Änderung der Parameter werden Datum und Uhrzeit sowie die Authentifikationsnummer der Person, die die Anderungen einstellt, gespeichert. Wenn die Maschine in den Stop-Modus gesetzt wird, wird die Zuführung der zu prüfenden Teile automatisch angehalten. Wenn das Anhalten der Maschine durch eine Fehlfunktion hervorgerufen wurde, fängt eine Lampe auf dem Dach der Maschine an zu blinken (optional). Auf dem Monitor wird der Grund für den Stillstand der Maschine angezeigt.

Technische Daten

Ventilspektrum:
Gesamtlänge:	80mm - 140mm
Tellerdurchmesser:	20mm - 45mm
Schaftdurchmesser:	4mm - 10mm
Genauigkeit:	Programmierbar, bis 0,00025mm
Dynamische Messungen/Läufe:	Fußplanlauf, Schaftrundheit, Schaftrundlauf, Sitzlauf, Sitzrundheit, Tellerplanlauf
Messung:
Zykluszeit der Messung:	ab 3sec/Teil
Gerät:
Stromversorgung:	100-240V, 50-60Hz, 500W
Luftdruck:	6 bar
Dimensionen:	600x800x2200mm BxTxH
Gewicht:	ca. 100kg
