Ventilführungsprüfautomat
Typ VF2
Kurzbeschreibung
Die gesinterte Ventilführung wird nach der Fertigstellung in einer automatischen Schleifmaschine und einer automatischen Drehbank orientiert in ein Prisma eingeführt. Jede Ventilführung wird dann einzeln mit Hilfe von Schiebepins durch zwei sichtbare Laserstrahlen bewegt. Der Schatten des auf den CCD-Chip projezierten Bildes hat eine Pixeldimension äquivalent zu 5µm. Der Computer verarbeitet das Bild und berechnet alle Dimensionen, Fasen und Radien. Das gemessene oder das verarbeitete Bild mit den berechneten Dimensionen kann für jedes Teil in Echtzeit auf dem Monitor dargestellt werden.
Nach der optischen Vermessung der Ventilführung wird sie zur Riss- und Exzentrizitätsprüfung transportiert. Zwei kontaktfreie Sensoren scannen den Kopf der rotierenden Ventilführung. Der Computer analysiert die Signale und wertet Risse und die Exzentrizität des gedrehten Teils der Ventilführung aus.
Der Computer vergleicht alle Dimensionen und Rissparameter mit den vorher programmierten Toleranzgrenzen. Eine Ventilführung innerhalb der Toleranzen verlässt die Maschine zu einen Verpackungscontainer. Die zurückgewiesenen Teile fallen in zwei gesonderte Boxen, eine für falsche Dimensionen, eine für Risse.

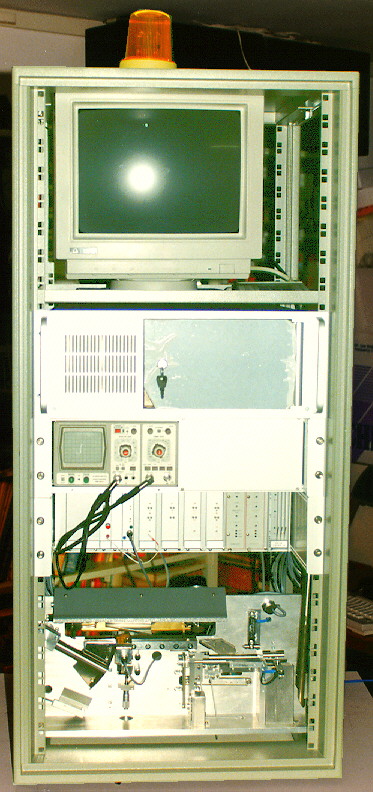

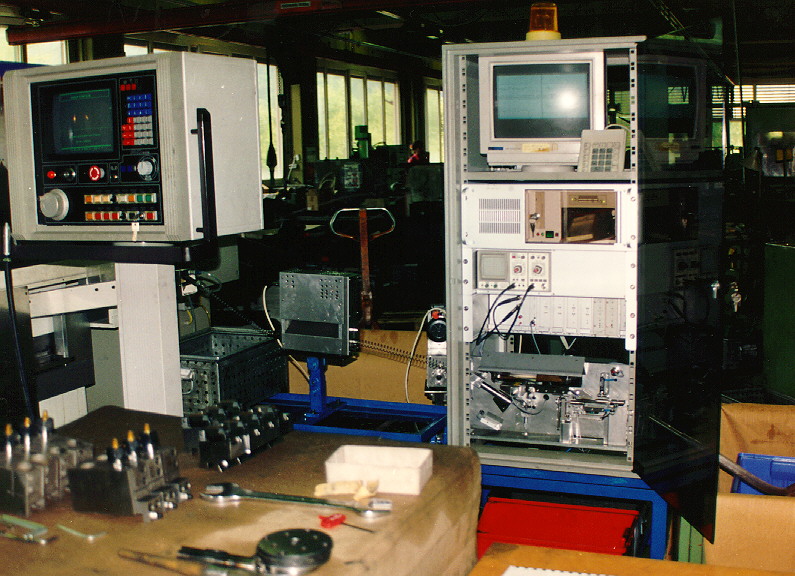

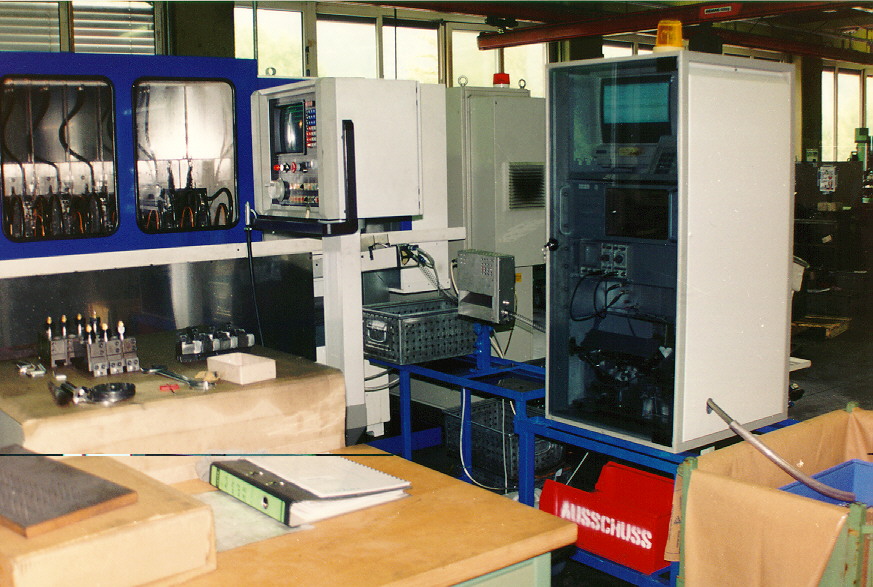

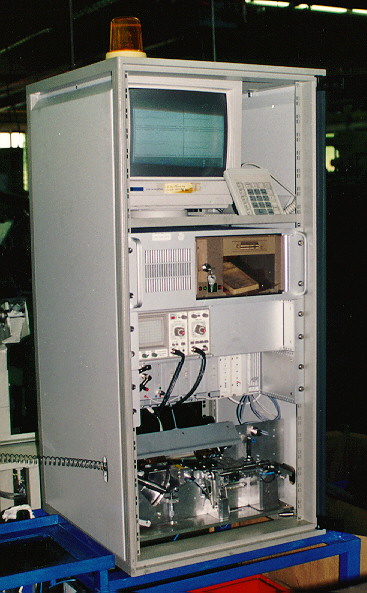

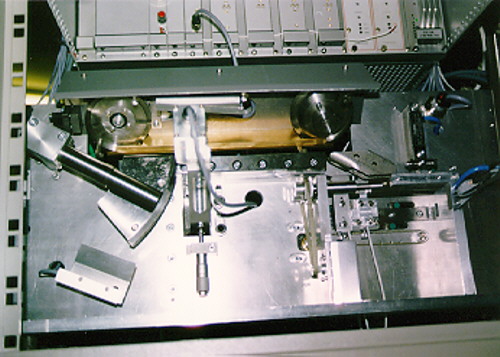

Die Mechanik ist verschleißarm, wartungsfrei und benötigt kaum Einstellungen. Die rotierenden Teile werden von Schrittmotoren, die Ausschussweichen von pneumatischen Zylindern bewegt.
Die Leistungselektronik besteht aus vier Treibermodulen für die Schrittmotoren. Für die Sensoren, Laser und die Kamera werden jeweils eigene Karten verwendet. Ein eingebautes Oszilloskop erlaubt eine einfache Justierung und Diagnose der Laser und der Risssensoren. Der Computer ist auf Teleskopschienen montiert. Die Daten werden auf einer Speicherkarte gespeichert.
Nach Einschalten des Stroms wird ein automatischer Selbsttest
durchgeführt. Auf dem Monitor erscheint ein Startbildschirm, der
Auskunft über den Fortschritt und Zustand des Tests gibt. Das
Program ist menügeführt und leitet durch die
weiteren Schritte. Im Betriebsmenü kann vom Bediener das
Gerät gesteuert und die Ergebnisse der Messung, die gescannten
Bilder, das Risssignal, die Statistiken
etc. angezeigt werden. Es sind weitere Menüs für die
Programmierung, das Kalibrieren und diverse Tests vorhanden. Die
numerische Handtastatur ermöglicht eine einfache Bedienung und den
Ablauf der Messung im Auge zu behalten. Änderungen an wichtigen
Qualitätskontrollparametern können nur mit einem
Authorisierungscode, falls eingestellt, vorgenommen werden. Bei der
Änderung der
Parameter werden Datum und Uhrzeit sowie die Authentifikationsnummer
der Person, die die Änderungen einstellt, gespeichert. Wenn die
Maschine in den Stop-Modus gesetzt wird, wird die Zuführung der zu
prüfenden Teile automatisch angehalten. Wenn der Stop der Maschine
durch eine Fehlfunktion hervorgerufen wurde, fängt eine
Lampe auf dem Dach der Maschine an zu blinken. Auf dem Monitor wird der
Grund für den Stop der Maschine angezeigt.
VF Größe: | Ø 9 - 15 mm, Lmax 45 mm |
Zykluszeit: | bis zu 1s, unabhängig von der Größe der
Ventilführung |
Auflösung: | 5 µm |
Genauigkeit: | "x"- Richtung: 5 µm "y"- Richtung: < 1 µm, abhängig von Oberflächenbeschaffenheit |
Stromversorgung: | 220-230V, 50-60Hz, 150W |
Luftdruck: | 6 bar |
Dimensionen: | ca. 560 x 600 x 1200 mm³ |
Gewicht: | ca. 100 kg |
